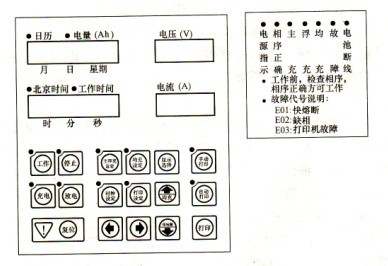

操作面板見圖6—5。

　　圖6-5操作面板示意圖

　　(1)充電機正常工作狀態。

　　面板上電源指示、相序正確、工作狀態(主充或均充或浮充)指示燈亮，故障、電池斷線指示燈滅。

　　(2)主浮充設定。

　　不論充電機工作與否，均可以進行主浮充設定。按一下主浮充設定按鍵，指示燈亮，電壓顯示段最左邊數字開始閃爍，按動←→鍵，移動顯示位置；按動↑↓鍵，調整設定，在電壓顯示段上設定浮充電壓；在電流顯示段上設定浮充電流，確認設定正確后再按一次主浮充設定，設定參數存入計算機。

　　(3)均充設定。

　　不論充電機工作與否，均可以進行均充設定。按一次均充設定按鍵，指示燈亮，在電壓顯示段上設定均充電壓，在電流顯示段上設定均充結束電流，操作方法同主浮充設定。

　　(4)日歷、時間、電量、工作。

　　當顯示選擇指示燈不亮?xí)r，顯示日歷和北京時間，按一次顯示選擇按鍵，顯示選擇指示燈亮，顯示工作電量和開機到現在的工作時間，再按一下，又回到顯示日歷和北京時間。若需修改日歷和時間，可按一下時鐘設定按鍵，時鐘設定指示燈亮，按←→鍵選擇需修改的參數，按↑↓鍵修改數值。當確認修改正確后再按一下時鐘設定鍵，修改后的日歷及時問存入計算機。

　　(5)充電機工作及停止工作。

　　1)工作。當確認主浮充設定參數正確，均充設定參數正確后，按一下充電按鍵或放電按鍵(校核電池容量時用)，充電(放電)指示燈亮，按一下工作按鍵，工作指示燈亮，充電機進入工作狀態，電壓、電流顯示段數字均顯示當前充電機的輸出電壓、輸出電流值；

　　2)停止。當要停止充電機工作時，只需按一下停止按鍵，停止指示燈亮，電流、電壓顯示均降為零，充電機停止工作。

　　(6)輔助功能按鍵。

　　1)打印設定：按一下該鍵，指示燈亮，通過按←、→、↑、↓鍵可以在顯示區域內設定自動打印的時間間隔；

　　2)自動打?。喊匆幌略撴I，指示燈亮后，打印機將按設定的時間，自動定時打印。定時打印充電機的工作狀況及有關參數；

　　3)手動打?。喊匆辉撴I，指示燈亮后，打印機將以手動方式打印充電機的工作狀況及有關參數；

　　4)打?。涸谑謩哟蛴》绞较?，按一該鍵，指示燈亮后，打印機將打印一次當前充電機的工作狀況及有關參數；

　　5) →：若不在設定參數時，按一下此鍵，電流顯示段將從顯示充電機電流轉為顯示蓄電池電流，10s后，再自動轉為顯示充電機電流；

　　6)復位：當控制面板死機，或在電流顯示段有故障代碼顯示時，按一下復位鍵將使計算機初始化，但不改變各參數的設定值。

　　(7)面板指示燈。

　　1)電原：燈亮表示機器已上電；

　　2)相序：燈亮表示相序正確，燈滅表示相序錯誤；

　　3)主充：燈亮表示工作于主充；

　　4)浮充：燈亮表示工作于浮充；

　　5)均充：燈亮表示工作于均充；

　　6)故障：燈亮表示機器有故障；

　　7)蓄電池未接好：充電運行時燈亮表示蓄電池未接好。。
