貧液式閥控電池可立式或臥式安裝，膠體式閥控電池宜立式安裝。200Ah及以下容量的閥控電池可柜式安裝，電池柜可以和直流屏(柜)布置在一起，放在主控制室，或布置在直流電源室內，也可布置在蓄電池室內平放或用架構安裝。200Ah以上容量的閥控電池布置在蓄電池室內平放或用架構安裝。柜式安裝。根據蓄電池的大小，可按3層、4層或5層布置，每層間距宜為400～500mm，底層距地面為250mm及以上。一般和直流屏(柜)布置在一起時，柜的尺寸寬×厚×高為800mm×600mm×2260mm，柜頂部有寬為60mm的眉夾，以便標明柜號和名稱。電池柜的布置見示意圖2-7。布置在專門的蓄電池室內時，可與一般鉛酸蓄電池相同。布置在磚砌平臺上或做蓄電池架構固定電池，根據電池的尺寸和蓄電池室的大小做電池架構，一般宜為單層和雙層架構，見示意圖2-8。電池架構布置時，電池連接方式見示意圖2-9。蓄電池室平面排列與室的長寬大小有關，根據工程具體情況布置。圖2-10為110V、1000Ah蓄電池組布置示意圖(電池為51、52個)；圖2-11為220V、1000Ah蓄電池組布置示意圖(電池為103、104個)。蓄電池架構、連接條及連接螺栓等一般由蓄電池廠和

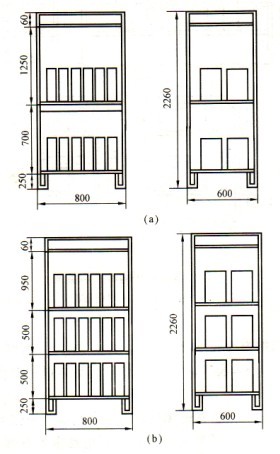

　　圖2-7蓄電池柜布置不意圖

　　(a)二層柜；(b)三層柜電池配套提供給用戶，電池的連接條示意見圖2-12，電池與外端子的連接示意見圖2-13。
